Descrizione

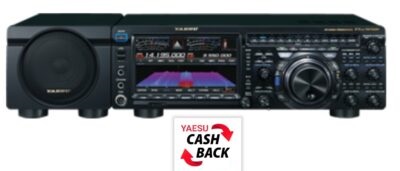

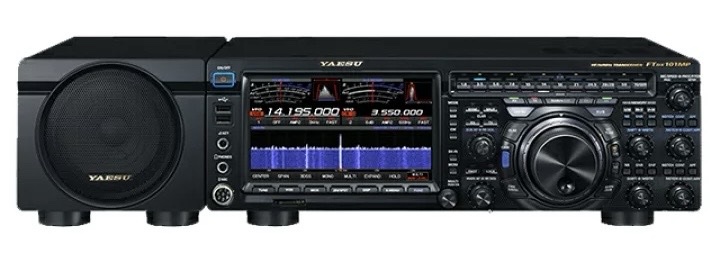

Con la nuova linea “FT-DX101MP” la YAESU allarga la gamma di transceiver HF di alta classe. Nella venerabile tradizione dell’FT-101B, FT-101E, FT-101ZD degli anni ’70 e ’80. YAESU continua questa tradizione con FT-DX101MP (200W).
Il design tecnico della linea FT-DX101 è un affascinante ibrido di tecnologia SDR a campionamento diretto all’avanguardia e una tecnologia di miscelazione verso il basso, classica e collaudata. Da un lato il segnale RF viene direttamente campionato e digitalizzato dietro i filtri di preselezione, come è tipico per un SDR high-end, d’altra parte il segnale proveniente dallo stesso preselettore viene scomposto in IF a 9 MHz, quindi digitalizzato ed elaborato in quella fase. Questo approccio a doppio tracciato offre molte possibilità: è possibile visualizzare caratteristiche tipiche di SDR come uno spettro (fino a 1 MHz) e una cascata a banda larga, allo stesso tempo è possibile ottenere la tipica selettività di un ricevitore high-end senza compromessi. Questa classica traccia del ricevitore utilizza un filtro Roofing nello stadio IF a 9 MHz, la larghezza del filtro da 12 KHz, 3 KHz o 600 Hz viene selezionata automaticamente o manualmente.
Le eccellenti capacità del ricevitore sono supportate anche da un complesso sistema di preselezione. YAESU ha progettato 15 filtri passa banda fissi, supportati da un filtro a condensatore variabile con regolazione continua (VC Tuning). Questo filtro VC è sintonizzato automaticamente o manualmente, utilizza un motore passo-passo di precisione miniaturizzato. Questo filtro inserisce fino a -70 dB di attenuazione nei segnali adiacenti e indesiderati. Il risultato è un eccezionale intervallo dinamico di blocco (BDR) di 150 dB distante dal segnale di 2 kHz, in un intervallo dinamico di 120 dB (RMDR, Gamma dinamica di miscelazione reciproca).
Per supportare tutte le varianti del traffico DX sulle HF, l’FT-DX101 ha due ricevitori equivalenti e indipendenti (Main e Sub Band). Ogni ricevitore è dotato del noto sistema YAESU per la riduzione e il filtraggio del rumore. Ad esempio è possibile selezionare singoli filtri notch e noise per ciascun ricevitore, con larghezze del filtro indipendenti e separate. Il display può essere commutato per mostrare due spettri e/o cascate allo stesso tempo, una di fianco all’altra o una sopra l’altra. I due ricevitori indipendenti offrono l’uscita AF stereo tipica di YAESU, è possibile avere la banda principale e secondaria separate su una cuffia stereo. Lo YAESU FT-Dx101 è anche un mix riuscito di idee comprovate e nuove in termini di elementi di controllo. Il leggendario ricetrasmettitore FT-1000MP aveva già una manopola VFO con un anello di sintonizzazione esterno aggiuntivo. Questo anello ora si trova anche nel FT-DX101 ed offre funzioni facilmente commutabili: Sintonizzazione fine sul VFO principale, sintonizzazione sul sub VFO, sintonizzazione VC e Clarifier.
Il grande display Touch-screen a colori è utilizzato per molte altre funzioni a cui è possibile accedere tramite i tasti virtuali. Toccando lo spettro è possibile modificare direttamente la frequenza, toccando la frequenza consente un ingresso diretto della stessa, ecc. Il display può essere adattato al gusto personale per colore e rappresentazione. Anche YAESU sta aprendo nuovi orizzonti quando si tratta della selezione della banda. I tasti sono chiaramente disposti l’uno accanto all’altro e le bande 6m e 4m hanno le proprie chiavi. I LED colorati sopra e sotto i tasti banda indicano il rispettivo assegnamento dei VFO principale e secondario.
Lo YAESU FT-DX101D: potenza di trasmissione 100W, senza alimentatore, richiede 13,8V, 22A.
Alcune delle più sorprendenti caratteristiche sono le seguenti:
* Superba e sconvolgente performance close-in dynamic range, in grado di garantire prestazioni massime anche nelle situazioni di grande pile-up.
* Filtro IF Roofing a 9MHz in grado di fornire un eccellente taglio della banda.
* 400MHz HRDDS (High Resolution Direct Digital Synthesizer).
* SDR ibrido: Direct Sampling & NBW (Narrow Bandwidth) SDR.
* Due ricevitori completamente indipendenti.
* VC Tuning Front-End di altissima qualità.
* Il rinomato Sistema di riduzione del rumore YAESU.
* Display touch a colori ad altissima precisione da 7”.
* 3DSS (Three Dimension Spectrum Stream) Waterfall Display.
* Indicatore di banda attivo con illuminazione a led della banda operativa, consente un rapido cambio di banda.
* MPVD (Multi-Purpose VFO Outer Dial) permette funzionalità di VFO secondario, clarifier, regolazione VC-TUNE, VFO fine tuning o una funzione a scelta (CS).
* Gamma operativa dai 160m ai 10m + 6m + 4m.
* 15 Filtri di banda oltre al preselettore a regolazione continua.
* Tutti i modi operativi: LSB, USB, CW, RTTY, PSK, AM, FM (+ Data Modes).
* Converter A/D a 18 bit.
* Clarifier operante in Rx e Tx.
* Split.
* TCXO +/- 0,1ppm.
* Automatic CW tuning.
* RTTY, CW, PSK31 Decoder.
* 99 Memorie con etichette alfanumeriche di 12 caratteri.
* 5 o 10 quick-memories.
* 9 coppie di memorie per la scansione entro limiti.
* Altoparlante interno per la versione “D”.
* Altoparlante esterno per la versione “MP”, incluso nell’alimentatore.
* Slot per SD card.
* Connettore DVI-D per monitor esterno.
* Interfaccia seriale RS232.
Le caratteristiche annunciate per l’incredibile Yaesu FTdx-101D includono:
* Ricetrasmettitore da 100 o 200w a 6 W di alta classe da 160 a 6 metri
* Tecnologia SDR con Waterfall in tempo reale e Spectrum Scope
* Display a colori di precisione con touch panel di grandi dimensioni
* Due ricevitori con controllo indipendente per il serio contester
* Monitor a banda attiva
* Copertura generale RX
* High-Q VC Tuning Front-End
* 32 bit IF DSP e riduzione digitale del rumore
* DSP Auto Notch
* Funzionamento semplice con menu intuitivi
