Descrizione
Analizzatori di Antenne Grafiche Rig Expert
Tutti gli analizzatori di antenna Rig Expert sono portatili e funzionano a batteria. In questo modo è possibile eseguire i test direttamente sull’oggetto in prova (l’antenna nel vostro giardino). Il display grafico mostra l’influenza del lavoro di sintonizzazione e delle modifiche su un’antenna. Il semplice funzionamento consente di effettuare comodamente misure come SWR, perdita di riflessione, impedenza, guasti del cavo, C e L su carichi reattivi e molto altro ancora.
La funzione di memoria (secondo il modello) permette di confrontare rapidamente le diverse antenne. La porta USB permette di trasferire i dati di misura ad un computer. Ciò è utile per memorizzare e documentare comodamente i risultati di misura per un lungo periodo di tempo, ad esempio nella produzione di piccole serie. Il software per Windows (versioni a 32 e 64 bit) è disponibile per il download gratuito. Altri sistemi operativi come Linux e IOS possono usare gli stessi programmi tramite un ambiente runtime come ‘wine’. L’interfaccia USB viene utilizzata anche per caricare gli aggiornamenti del firmware e per ridurre il carico delle batterie interne quando alimentate via USB.
Tutti gli analizzatori RigExpert possono essere utilizzati anche come riflettori di impulsi (TDR). Per i modelli più piccoli ciò richiede il supporto di un computer, per i modelli più grandi ciò può essere fatto anche senza PC. Le misurazioni di una riflessione d’impulso permettono l’esatta localizzazione dei difetti (interruzione, corto circuito, ecc.) in un cavo, o la misura della lunghezza di un cavo.
Tutti gli analizzatori Rig Expert – eccetto il modello AA-30 – offrono supporto per diverse lingue. I manuali sono in parte disponibili in tedesco, il software per PC è solitamente in inglese.

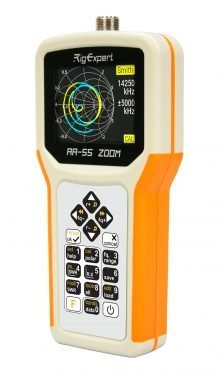

RigExpert AA-55ZOOM
L’AA-55Zoom è un altro ‘piccolo’ analizzatore con display a colori, con una gamma di frequenza fino a 55 MHz, cioè compresa la banda radioamatoriale di 6m. Come per tutti gli altri analizzatori sono possibili le tipiche misure RF, come SWR, perdita di ritorno, resistenza complessa su frequenze discrete e molto altro ancora. E’ possibile anche una misura SWR simultanea su frequenze diverse, questo è molto utile per la sintonizzazione di antenne multibanda. Altre caratteristiche notevoli dell’AA-55ZOOM sono il display a colori zoomabile e la possibilità di effettuare misure TDR senza bisogno di un computer. Questo è utile per trovare guasti (brevi, interruzioni) sui cavi RF. La funzione di zoom permette una migliore precisione e leggibilità dello schermo. I menu multilingue e le schermate di aiuto rendono l’AA-55Zoom ideale per l’uso internazionale.
