Descrizione

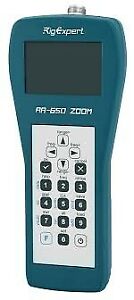

Analizzatori di Antenne Grafiche Rig Expert: Tutti gli analizzatori di antenna Rig Expert sono portatili e funzionano a batteria. In questo modo è possibile eseguire i test direttamente sull’oggetto in prova (l’antenna nel vostro giardino). Il display grafico a colori mostra l’influenza del lavoro di sintonizzazione e delle modifiche su un’antenna. Il semplice funzionamento consente di effettuare comodamente misure come SWR (Standing Wave Ratio /Rapporto d’onda stazionaria-), perdita di riflessione, impedenza, guasti del cavo, C e L su carichi reattivi e molto altro ancora.
La funzione di memoria (secondo il modello) permette di confrontare rapidamente le diverse antenne. La porta USB permette di trasferire i dati di misura ad un computer. Ciò è utile per memorizzare e documentare comodamente i risultati di misura per un lungo periodo di tempo, ad esempio nella produzione di piccole serie. Il software per Windows (versioni a 32 e 64 bit) è disponibile per il download gratuito. Altri sistemi operativi come Linux e IOS possono usare gli stessi programmi tramite un ambiente runtime come ‘wine’. L’interfaccia USB viene utilizzata anche per caricare gli aggiornamenti del firmware e per ridurre il carico delle batterie interne quando alimentate via USB.
Tutti gli analizzatori RigExpert possono essere utilizzati anche come riflettori di impulsi (TDR). Per i modelli più piccoli ciò richiede il supporto di un computer, per i modelli più grandi ciò può essere fatto anche senza PC. Le misurazioni di una riflessione d’impulso permettono l’esatta localizzazione dei difetti (interruzione, corto circuito, ecc.) in un cavo, o la misura della lunghezza di un cavo.
*Tutti gli analizzatori Rig Expert – eccetto il modello AA-30 – offrono supporto per diverse lingue. I manuali sono in parte disponibili in tedesco, il software per PC è solitamente in inglese.

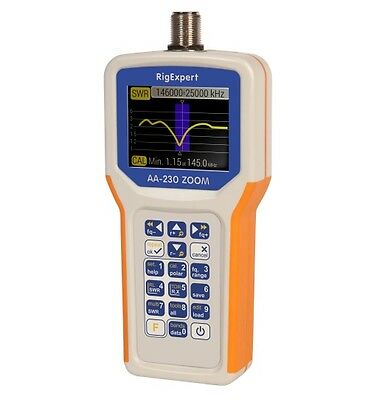

Caratteristiche tecniche AA-230ZOOM:
-Risoluzione di frequenza: 1kHz
-Convertitore di risoluzione DA 16 Bit Potenza in uscita dBm -10 dBm Impedenza (Ω) 25, 50, 75, 100 Tensione di alimentazione 5V tramite USB Intervallo di frequenza 0,1 – 230 MHz Lingue della documentazione IT Dimensioni L x A x P 19 x 8 x 3 cm Peso [kg] 0,40 kg
