Descrizione

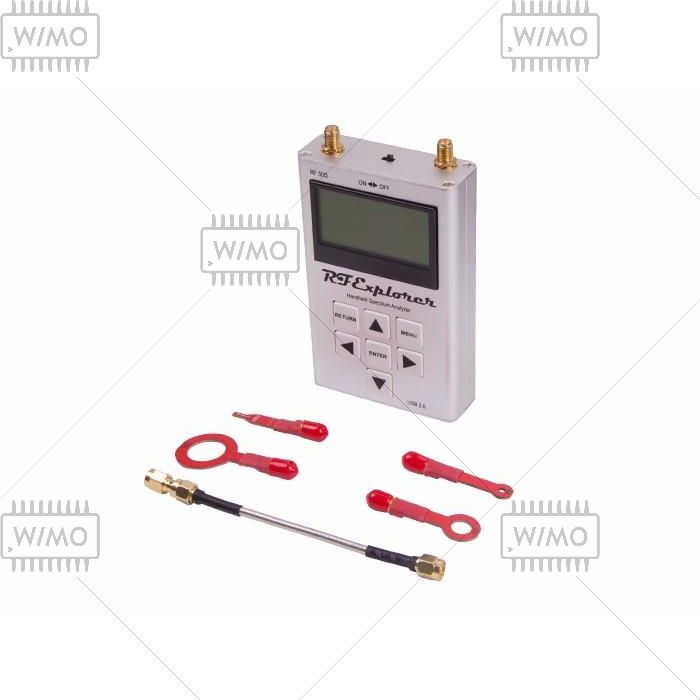

RF Explorer Near Field Antenna Kit* è una collezione di set di 4 antenne ad alte prestazioni progettati per le attività di diagnosi RF più impegnative. Le tre antenne magnetiche H-Loop sono antenne molto sensibili, compatte e facili da usare per tutti i tipi di sorgenti di radiazioni. Man mano che il diametro dell’antenna si riduce, l’antenna aumenta la risoluzione spaziale a costo di una certa perdita di sensibilità; dovresti selezionare RFEAH-25 per la migliore sensibilità con connettori, circuiti integrati di grandi dimensioni e tracce di segnale isolate, mentre RFEAH-5 funziona meglio per lavori selettivi molto stretti in un PCB popolato con tracce di segnale vicine. RFEAH-15 è un buon compromesso intermedio. Il campo elettrico RFEAE-10 offre una notevole risoluzione spaziale per determinare l’esatta componente nel PCB che causa un problema, non importa quanto piccolo sia. Il design a bassa perdita di queste antenne mostra almeno 10 dB di sensibilità in più rispetto ad altre antenne da campo vicino sul mercato, a un costo molto inferiore. Rispetto ad altre antenne da campo vicino, le RF Explorer sono più piccole e leggere, esattamente ciò che si adatta meglio quando lo spazio è limitato in un PCB. Incluso con l’antenna è un cavo RF semirigido di alta qualità; questo cavo funge da gestore dell’antenna. Il grande vantaggio di questo approccio: puoi modellare il cavo nel modo in cui desideri che l’antenna sia posizionata esattamente dove ne hai bisogno, nella maggior parte dei casi senza bisogno di tenerlo in mano. Il cavo RF è accoppiato con un adattatore Push-On SMA veloce e facile da usare in modo che i diversi modelli di antenna possano essere facilmente collegati/scollegati secondo necessità per l’attività. Non è necessario gestire i dadi SMA, solo antenne plug-n-play. Caratteristiche: Robusta antenna calibrata in campo vicino a basso costo 3x H-Loop e 1x E-Field Può funzionare con RF Explorer Spectrum Analyzer, Signal Generator e altri strumenti e dispositivi RF Facile da usare, affidabile per trovare sorgenti di interferenza con elevata precisione e risoluzione Può essere utilizzato per rilevare bug nascosti e sorgenti di trasmissione con notevole risoluzione spaziale Possibilità di generare interferenze con Signal Generator e confermare la sensibilità del circuito RF Capace di test di conformità pre-EMC Include cavo RF semirigido con SMA Push-ON accoppiato per un facile utilizzo e selezione dell’antenna Protetto da una custodia in legno progettata su misura con protezione in schiuma di qualità all’interno. Cavo RF SMA maschio-maschio ad alta frequenza incluso Adattatore SMA Push-On incluso a norma RoHS.
*Prodotto e immagine Wimo.
