Descrizione

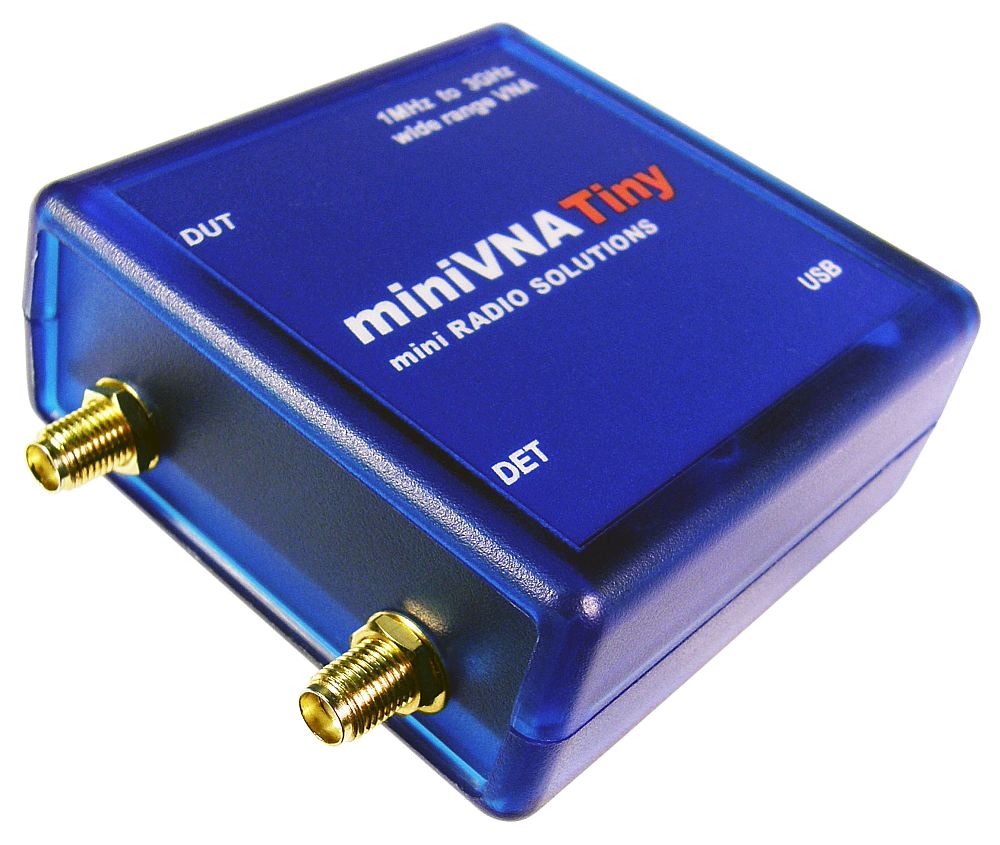

Con il miniVNA-Tiny è arrivato sul mercato un analizzatore d’antenna molto compatto con connessione USB. Eccezionale è l’ampia gamma di frequenze da 1 a 3000 MHz. Il miniVNA-Tiny è in realtà un analizzatore di rete e quindi permette non solo misure di impedenze di SWR e di antenna. Come sistema a due porte il miniVNA-Tiny è anche in grado di effettuare misure di trasmissione su filtri a banda o amplificatori. Il dispositivo funziona in modo vettoriale; possono essere eseguite tutte le misure classiche a quattro poli, come le misure di S11 e S21. I risultati possono anche essere visualizzati o salvati come diagrammi Smith.
La calibrazione con terminazioni opzionali (aperto/corto/corto/carico) rende i risultati di misura precisi e di facile comprensione. La gamma di impedenza Z è da 1 a 1000 Ω, la gamma dinamica è fino a 70dB. L’analizzatore può essere utilizzato anche come generatore HF a bassa potenza.
L’alimentazione è via USB, non è necessaria un’alimentazione esterna. Eventuali aggiornamenti del firmware possono essere importati tramite l’interfaccia USB. Il software operativo consigliato è il VNA/J, noto dalle altre versioni della serie Mini-VNA. Oltre ai software per Windows, MAC e Linux c’è anche un’applicazione per Android.
Il software per Android è disponibile come ‘BlueVNA’ nel Google Play Store. Il collegamento al dispositivo Android avviene tramite USB, è necessario un adattatore OTG con hub USB (rivenditori di computer).
