Descrizione
Gli alimentatori switching DIAMOND della serie GZV- sono alimentatori switching di alta potenza (40A per il GZV-4000 e 60A per GZV-6000) ma di dimensioni e peso ridotti.
Sono stati progettati e costruiti specificamente per l’alimentazione di apparati ricetrasmittenti fornendo una tensione variabile compresa tra 5 e 15 Vcc.
Sono dotati di circuiti di protezione: in corrente, che interviene in caso di sovraccarichi oltre il valore limite incluso il cortocircuito, ed in temperatura, onde prevenire surriscaldamenti che potrebbero danneggiare l’alimentatore.

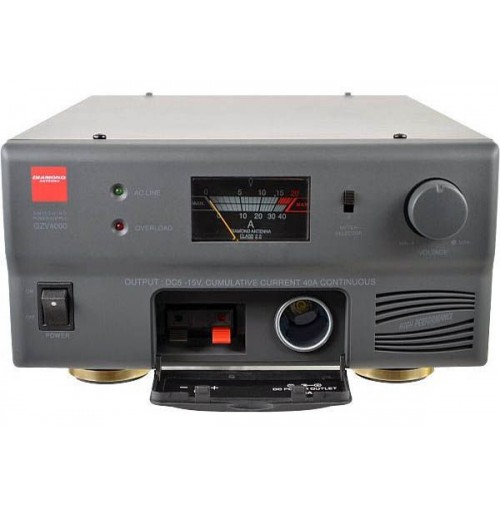

Un indicatore, posto sul frontale dell’alimentatore, segnala quando i circuiti di protezione si sono attivati. Inoltre dispone, visto l’uso a cui è dedicato, di un particolare circuito di protezione alle interferenze di radio frequenza (RFI).
Lo strumento analogico visualizza la tensione o la corrente erogate, selezionabili dal selettore posto sul frontale.
Dispongono di tre uscite di alimentazione in cc: una posteriore a boccole di elevata potenza (40A o 60A secondo il modello), mentre due uscite – una con terminali SNAP-ON da 6A e una con presa per accendisigari – sono celate frontalmente sotto un pannellino amovibile.
E’ altresì presente un altoparlante frontale da 8W e 8hm di impedenza collegabile al ricetrasmettitore mediante una presa jack da 3,5mm.
| Caratteristiche Tecniche: | GZV-4000 | ||
| Tensione nominale di rete | 220Vac | ||
| Uscita regolabile | da 5 a 15Vcc | ||
| Max corrente erogata (per 8 ore) | 40A continui | ||
| Ripple | 8mV r.m.s. | ||
| presa connettore altoparlante | jack 3.5mm | ||
| Impedenza altoparlante | 8 Ohm | ||
| Dimensioni (mm) – lxhxp | 210 x 110 x 300 | ||
| Peso (Kg) | 3,5 |
