Descrizione

Questo accoppiatore automatico per antenne coassiali o alimentate con fili lunghi. È impermeabile e adatto all’uso esterno. La potenza massima di trasmissione è di 300W PEP. Accoppia le antenne in tutta la gamma di onde corte da 1,8 a 30 MHz. Il tempo di sintonizzazione è al massimo di 15 secondi, ma di solito si riduce a 5 o meno, poiché le impostazioni, una volta trovate, vengono memorizzate in una delle 10.000 memorie permanenti.

Questo accoppiatore funziona automaticamente, non è necessaria alcuna regolazione manuale. La sintonizzazione inizia con una potenza di trasmissione di soli 2 W, ma si raccomanda di utilizzare 10-20 W per ottenere i migliori risultati. La potenza massima durante il funzionamento dell’accoppiatore non dovrebbe superare i 20 W. Anche se l’accoppiatore è dotato di relè da 16A / 1000V che dovrebbero essere in grado di sopportare un carico elevato, potrebbero essere danneggiati se vengono utilizzate potenze più elevate per la sintonizzazione. La rete a L dell’accoppiatore permette fino a 192 valori diretti di L e 192 valori di C, risultando in una gamma di adattamento di impedenza da y 12 a 1600 & omega .

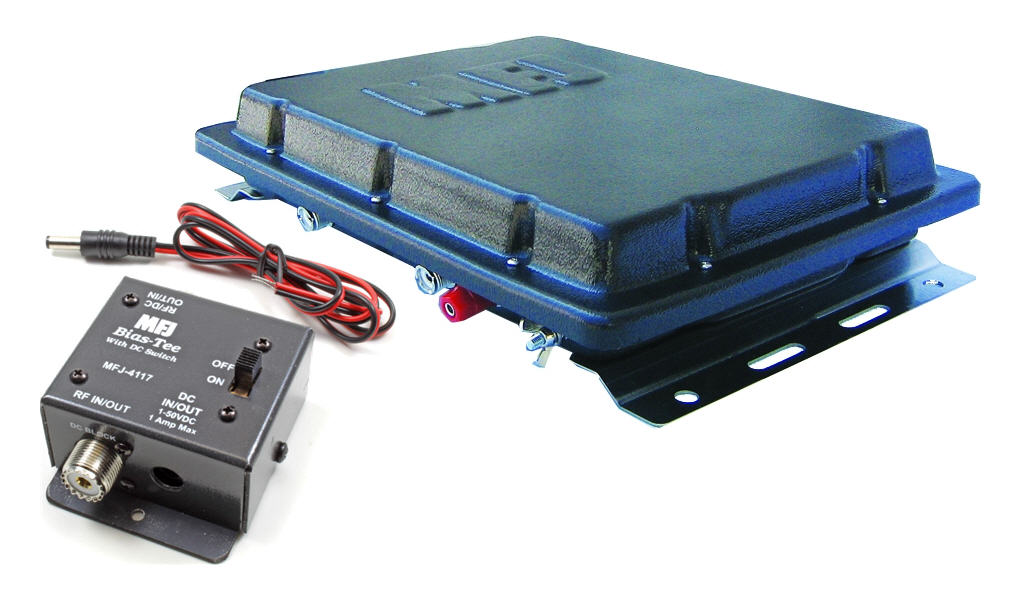

È alimentato tramite il cavo coassiale; un Bias-T MFJ-4117 è fornito a questo scopo. L’accoppiatore ha connettori PL-UHF per il ricetrasmettitore e l’antenna, in alternativa si possono usare cavi di qualsiasi lunghezza per antenne filari. Per le antenne alimentate tramite cavi paralleli, è necessario un balun esterno (non incluso).

Impedenza: 12-1600 Ω
Potenza minima di trasmissione: 5 W
Tuning trasmettere potenza: 10-20W
Potenza massima di trasmissione: 300 W
Gamma di frequenza: 1.8-30 Mhz
Campo di sintonia: C 0 – 3908 pF
Gamma di sintonia: L 0-24 µH
Tensione di alimentazione: 12-15 V DC
Consumo di energia max. max.: 1,4
Dimensioni: 261 x 64 x 356 mm (larghezza x altezza x profondità)
Peso: 1,6 kg
