Descrizione

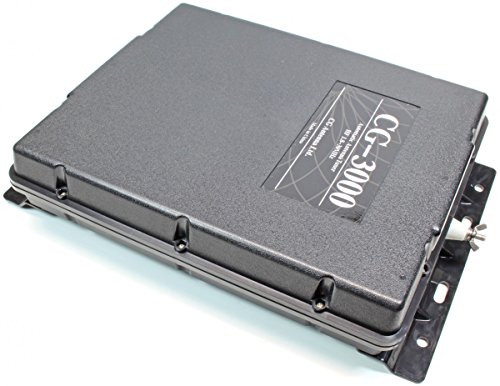

Il CG-3000 è un sintonizzatore automatico molto economico per 1,6-30 MHz per l’alimentazione di verticali, fili lunghi, dipoli, ecc. Come il noto SG-230, il sintonizzatore è progettato principalmente per l’alimentazione di antenne a filo o monopoli: l’uscita è un passante ad alta tensione. Il cavo coassiale all’antenna è collegato semplicemente collegando a terra lo schermo del cavo. Il sintonizzatore ha una gamma di accordatura da 12 a 1000 Ω, la potenza di uscita massima consentita è di 150 watt.
Una volta trovate le impostazioni, queste vengono salvate in modo che la sintonia possa essere eseguita in un lampo dalla memoria se il sistema di antenna non è cambiato. Il CG-3000 è molto veloce rispetto ad altri sintonizzatori; in genere sono necessari 2 secondi per l’ottimizzazione iniziale e alcuni 100 millisecondi per l’ottimizzazione della memoria. La rete di adattamento Pi utilizzata ha il vantaggio rispetto alle reti L di fungere anche da filtro passa basso e quindi smorza le armoniche.
Il CG-3000 funziona con 12V, non sono necessarie linee di controllo aggiuntive. Il dispositivo ha una custodia 365x240x75 mm adatta per uso esterno e montaggio su palo, il materiale di montaggio è in acciaio inossidabile (bullone a U da 55 mm). La lunghezza minima richiesta di un’antenna a frusta è specificata dal produttore come 2,5 m per 6-30 MHz o 8 m per 1,8-30 MHz. Con un albero telescopico in fibra di vetro da 10 m, alcuni radiali e questo sintonizzatore, è possibile costruire in un lampo un’antenna a tutte le bande per 160-10 m. Una presa PL è disponibile come collegamento al dispositivo radio e la tensione di alimentazione viene fornita tramite una presa rotonda a 4 poli. È incluso un cavo di alimentazione da 5 m con spina.
